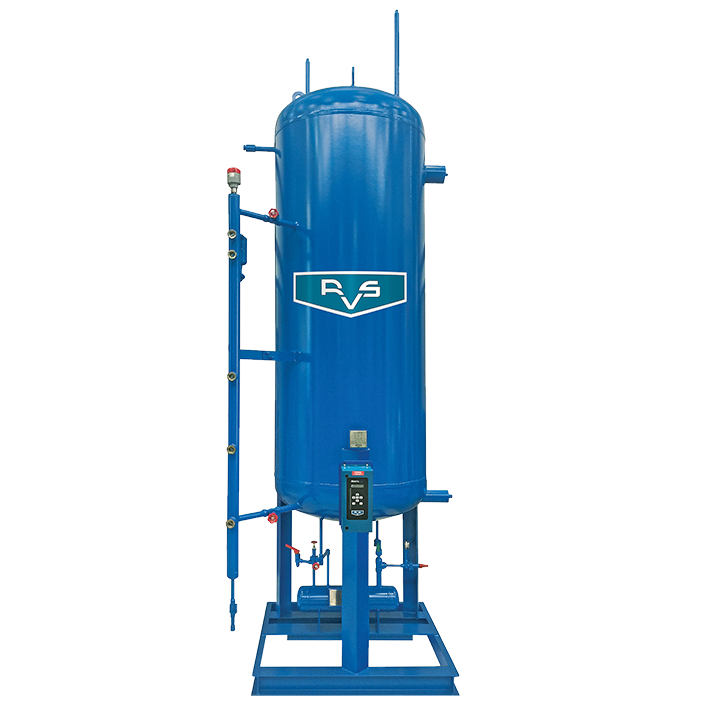

MVI/MVIC Intercooler Package

La MVI  Paquete intercooler reduce el tiempo y costo de instalación en comparación con las unidades fabricadas en el campo. En el corazón del paquete está el panel de control Matrix LLC™ (nivel de líquido), que proporciona el intercooler total o el control de nivel del acumulador. La MVI  Paquete intercooler está disponible en un completo rango de diámetros de los recipientes de 16 "a 144", con o sin serpentines de tubo internos. Los componentes principales se mantienen en inventario de fábrica para permitir envíos rápidos a tiempo.

Los modelos catalogados MVI estándar tienen una capacidad de entre de 40 a 4,749 toneladas de refrigeración para amoníaco dependiendo de la etapa de alta temperatura de succión y se basan en una temperatura de suministro de líquido de 95 °F.

Dependiendo del método elegido para pre-enfriar el suministro líquido al lado de baja temperatura del sistema de refrigeración, el MVI se puede disponer para flashcool o sub-enfriar el líquido. Flashcooling se proporciona para los equipos y costos de operación más económicos. El método de sub-enfriamiento se recomienda para aplicaciones donde el líquido se está suministrando a un lugar remoto. Se logra añadiendo un tubo de serpentín dentro del recipiente. Este arreglo cambia la nomenclatura del modelo de MVI a MVIC.

Los volúmenes de la oleada para MVI oscilan entre 5.2 y 766 pies cúbicos y para MVIC oscilan entre 2.9 a 238.3 pies cúbicos.

Control del nivel líquido Matrix LLC™
matrix llc evapco rvs
  • Lea la señal 4-20 mA de la sonda de nivel y proporciona una lectura visual en formato digital y gráfico de barras de color en el Panel
  • Alarmas de nivel alto y bajo ajustables y salidas de corte
  • Dos salidas análogas de 4-20mA para el control de válvulas de suministro proporcional
  • Transformador incorporado para potencia 24 VAC o 24 VDC a válvula motorizada
  • (7) teclado de botón montado en la puerta - sin necesidad de abrir la caja para cambiar los ajustes
  • Pantalla alfanumérica de 16 caracteres fácil de leer con gráfico de barras LED de color dual
  • Comunicación a través del Protocolo estándar industrial MODBUS-RTU sobre RS-485
  • Capacidad de monitoreo remoto y control de los parámetros del sistema
  • UL/CUL enumeró el recinto de acero NEMA 4
  • Montado en fábrica y cableado requiriendo solamente una sola conexión eléctrica en el campo
Diseño de recipiente estándar
  • ASME, 250 psig, con montaje de alivio de vapor dual
  • Registro de la Junta Nacional
  • Soporte de la placa de identificación y separador de acero inoxidable para prevenir la corrosión
  • Configuración vertical del recipiente en rango de diámetro externo de 16" a 144" y longitudes del recipiente de 96" a 195"
  • El respiradero del pote de aceite enrutado internamente y la tubería de línea de alivio del intercambiador térmico (si se requiere) reducen el costo de aislamiento y el potencial para el daño del envío
Pote del aceite
  • ASME, 400 psig, con montaje de alivio de vapor de estilo de cartucho, reemplazable y único establecido en 150 psig
  • Descarga de alivio entubado interna al recipiente principal
  • Montaje de alivio doble opcional y/o alivio a la atmósfera
Columna de nivel de líquido
  • Columna indicadora de nivel con válvulas, mirillas de nivel, protectores de heladas y drenaje de aceite
  • Tipo de cable, sonda de nivel electrónico como estándar
  • Interruptor de flotador de cierre de nivel alto para protección del compresor
Montaje del suministro de líquido proporcional (opcional)
  • La válvula de modulación minimiza las sobretensiones de presión y protege las bombas contra la cavitación
  • La válvula de solenoide de la copia de seguridad proporciona un cierre positivo en caso de un apagón
  • Se puede configurar como un montaje de suministro de líquido simple o dual
Terminar
  • Recipiente probado a presión hidrostática o neumática
  • Tubería de paquete de fábrica soldado y probado de acuerdo con ASME b 31.5
  • Superficie preparada para SSPC-SP6 y pintada con dos componentes de alta calidad, revestimiento de epoxi altos en sólidos
  • Todo el montaje se evacua para eliminar la humedad y se envía con 15 psi de carga de nitrógeno seco
  • Serpentín de sub-enfriando
  • Clasificación del diseño del buque de 300, 350 y 400 psig
  • Subsidio de corrosión en la carcasa y los cabezas del recipiente, y/o boquillas
  • Tratamiento térmico posterior a la soldadura (PWHT)
  • Tubería de baja temperatura de grado 6 SA333
  • Calentador del pote del aceite de 1,5 kilovatios
  • Radiografía de las soldaduras de tuberías
  • Cálculos de diseño sísmico
  • Solenoide de encendido/apagado convencional y montaje de suministro de líquido de expansión manual (simples o dobles)
