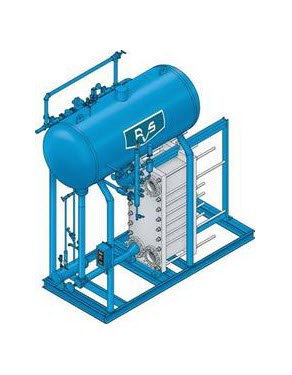

El paquete del enfriador de placa semi-soldada de MPC incorpora una tecnología de intercambiador térmico de placa semi-soldada con diseño de tambor de la oleada de flujo dividido y controles de nivel modernos en un paquete completo que reduce el tiempo de instalación y el costo en comparación con las unidades fabricadas en el campo. La unidad viene completa con un sistema de gestión del aceite y un montaje de suministro de líquido proporcional que requiere solamente dos conexiones de refrigerante en el campo

Control del nivel líquido Matrix LLC™
matrix llc evapco rvs
  • Lea la señal 4-20 mA de la sonda de nivel y proporciona una lectura visual en formato digital y gráfico de barras de color en el Panel
  • Alarmas de nivel alto y bajo ajustables y salidas de corte
  • Dos salidas análogas de 4-20mA para el control de válvulas de suministro proporcional
  • Transformador incorporado para potencia 24 VAC o 24 VDC a válvula motorizada
  • (7) teclado de botón montado en la puerta - sin necesidad de abrir la caja para cambiar los ajustes
  • Pantalla alfanumérica de 16 caracteres fácil de leer con gráfico de barras LED de color dual
  • Comunicación a través del Protocolo estándar industrial MODBUS-RTU sobre RS-485
  • Capacidad de monitoreo remoto y control de los parámetros del sistema
  • UL/CUL enumeró el recinto de acero NEMA 4
  • Montado en fábrica y cableado requiriendo solamente una sola conexión eléctrica en el campo
Diseño de recipiente estándar
  • ASME, 250 psig, con montaje de alivio de vapor dual
  • Registro de la Junta Nacional
  • Soporte de la placa de identificación y separador de acero inoxidable para prevenir la corrosión
  • La configuración horizontal del recipiente, internamente arreglada para el flujo dividido, en un rango de diámetro externo de 24" a 60" y longitudes del recipiente de 96" a 144"
  • El respiradero del pote de aceite enrutado internamente y la tubería de línea de alivio del intercambiador térmico (si se requiere) reducen el costo de aislamiento y el potencial para el daño del envío
Intercambiador térmico con placa semisoldada
  • Intercambiador térmico de placa semisoldada fabricada por Sondex, Alfa Laval, Kelvion
  • El intercambiador térmico es suministrado por RVS o puede ser suministrado por el cliente
  • Máxima eficiencia con baja carga de refrigerante
Pote del aceite
  • ASME, 400 psig, con montaje de alivio de vapor de estilo de cartucho, reemplazable y único establecido en 150 psig
  • Descarga de alivio entubado interna al recipiente principal
  • Montaje de alivio doble opcional y/o alivio a la atmósfera
Columna de nivel de líquido
  • Columna indicadora de nivel con válvulas, mirillas de nivel, protectores de heladas y drenaje de aceite
  • Tipo de cable, sonda de nivel electrónico como estándar
  • Interruptor de flotador de cierre de nivel alto para protección del compresor
Terminar
  • Recipiente probado a presión hidrostática o neumática
  • Tubería de paquete de fábrica soldado y probado de acuerdo con ASME b 31.5
  • Superficie preparada para SSPC-SP6 y pintada con dos componentes de alta calidad, revestimiento de epoxi altos en sólidos
  • Todo el montaje se evacua para eliminar la humedad y se envía con 15 psi de carga de nitrógeno seco
Montaje Suministro del líquido proporcional
  • La válvula de modulación minimiza las sobretensiones de presión y protege las bombas contra la cavitación
  • La válvula de solenoide de la copia de seguridad proporciona un cierre positivo en caso de un apagón
  • Se puede configurar como un montaje de suministro de líquido simple o dual
Características adicionales
  • clasificación del diseño del buque de 300, 350 y 400 psig
  • Subsidio de corrosión en la carcasa y los cabezas del recipiente, y/o boquillas
  • tratamiento térmico posterior a la soldadura (PWHT)
  • Tubería de baja temperatura de grado 6 SA333
  • Calentador del pote del aceite de 1,5 kilovatios
  • Radiografía de las soldaduras de tuberías
  • Cálculos de diseño sísmico
  • Solenoide de encendido/apagado convencional y montaje de suministro de líquido de expansión manual (simples o dobles)
