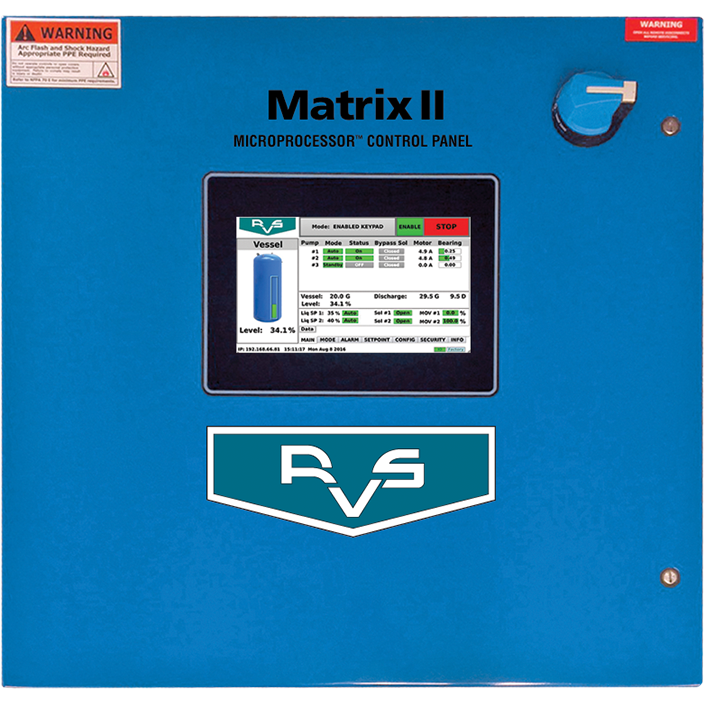

Matrix II Processor Sun Shield

RVS es el primer y único fabricante en la industria en integrar todas las funciones de recirculador en un solo panel de control de microprocesador. Ahora, RVs eleva el estándar de rendimiento y capacidad con el nuevo y mejorado Matrix II™.

  • Procesador más rápido
  • Control de más bombas y mayor potencia total
  • Monitor de desgaste de rodamiento de bomba integrada
  • Malla de pantalla táctil, grande, a color/HMI
  • VFD opcional, internamente montado

El panel de control Matrix Microprocessor™ (MMP) original fue diseñado por RVS para proporcionar el control total del recirculador incluyendo el líquido suministro y control de nivel, protección de bomba, monitoreo de desgaste de rodamiento de bomba y flujo de desvío de bomba patentado de RVS. RVS fue el primer y único fabricante de la industria en integrar todas las funciones de recirculador en un solo panel de control de microprocesador y ha aumentado la barra de rendimiento y capacidad con la nueva y mejorada Matrix II.

La Matrix II puede ser empaquetada como un panel independiente sin arrancadores de motor integrados o como un panel completo con arrancadores, interruptor y controles VFD opcionales. Todos paneles Matrix II son UL/CUL enumerados en un recinto NEMA-4. Las características estándar incluyen:

  • Controles de nivel de recipiente y dispositivos de seguridad
  • Controles de la bomba
  • Seguridades de la bomba y el motor
  • Recolección de datos
  • Mallas de identificación de problemas
  • Comunicaciones
  • Control de flujo de bomba mínimo patentado

La Matrix II es fácil de usar e incluye puntos de ajuste de fábrica según las condiciones reales de servicio. La pantalla táctil gráfica en color y grande proporciona una interfaz del operador fácil en las pantallas de navegación. La calibración y la entrada del punto de ajuste necesita solo algunos tabuladores básicos para navegar.

El embalaje y cableado de la fábrica asegura una unidad completamente probada y funcional, listo para usar, sin costoso cableado de campo o lógica de PLC complicada.

Características de control
Control de nivel de líquido del recipiente
  • Acepta Señal 4-20 mA de la sonda de nivel
  • Alarmas de flujo bajo y fallas
  • Puntos de referencia de nivel de funcionamiento
  • Punto de referencia de pre-Relleno para congeladores de aire
  • Alarmas de nivel alto y fallas
  • Controla dos montajes de suministro líquido diferentes
  • Control proporcional dinámico de válvula motorizada
Control de bomba integrado
  • Opción de control de VFD
  • Alarmas de flujo bajo y fallas
  • Control y apagado de la cavitación
  • Alarmas de flujo alto y fallas
  • Mínimo control de desviación de flujo (patente de los EE. UU. n.° 7,437,880)
  • Disponible con o sin arrancadores
Sistema de monitoreo de desgaste de rodamiento de la bomba
  • Muestra el desgaste de rodamiento en pantalla
  • Indica la dirección de rotación
  • Trabaja en paralelo con el monitor de bomba de rodamiento
  • Apagado de alarma y bomba
Comunicaciones y registros de datos
  • Comunicaciones de Ethernet
  • MODBUS TCP
  • Registros de historial de alarmas y errores
  • Entrada segura del código de acceso
Opciones de cerramiento

MMP-A (Alpha): Panel independiente sin arrancadores o interruptor – solo electrónico, una o dos placas de entrada-salida disponibles, con pantalla de visualización HMI de gráficos en color montada en la puerta de la caja, 20" de ancho x 24" de altura x 10" de profundidad de dimensiones de la caja.

MMP-B (Bravo): Panel de caja pequeño estándar para dos bombas máximo con arrancadores e interruptor, un tablero de entrada-salida, con pantalla de visualización HMI de gráficos en color montada en la puerta de la caja, 24" de ancho x 24" de altura x 10" de profundidad de dimensiones de la caja.

MMP-C (Charlie): Panel de caja mediano estándar para hasta tres bombas más una bomba de transferencia máxima con arrancadores e interruptor, un tablero de entrada-salida, con pantalla de visualización HMI de gráficos en color montada en la puerta de la caja, 24" de ancho x 36" de altura x 10" de profundidad de dimensiones de la caja.

MMP-D (Delta): Panel de caja mediano estándar para hasta seis bombas más una bomba de transferencia máxima con arrancadores e interruptor, uno o dos tableros de entrada-salida disponibles, con pantalla de visualización HMI de gráficos en color montada en la puerta de la caja, 24" de ancho x 48" de altura x 10" de profundidad de dimensiones de la caja.
